Das VOC-Messgerät von Pure Infinity

Die Messung von flüchtigen organischen Verbindungen (VOC) oder Lösungsmitteln in der Luft ist für Unternehmen eine echte Herausforderung. Die Messgeräte sind kostspielig und Kalibrierung und Interpretation der Ergebnisse sind komplex und müssen von erfahrenen und qualifizierten Experten ausgeführt werden. Bei Pure Infinity haben wir die ideale Lösung gefunden: Wir präsentieren Ihnen unser VOC-Messgerät, den Pure FID.

Warum sollten Sie VOC oder Lösungsmittel messen?

Steigende Anforderungen in Bezug auf die Innenluftqualität in Produktionsanlagen und die Reduzierung der Emission von flüchtigen organischen Verbindungen (VOC) und Lösungsmitteln erfordern umfangreiche Kenntnisse der VOC, die sich in der Fabrik befinden und von dieser ausgestoßen werden. Nur wenn bekannt ist, was genau ausgestoßen wird, lässt sich die spezifische Lösung finden, die das VOC-Problem beheben kann. Manchmal ist eine Änderung des Produktionsprozesses ausreichend, in anderen Fällen muss ein Behandlungssystem für die flüchtigen organischen Verbindungen installiert werden. Der erste Schritt in diesem Prozess ist das Messen der Emissionen in der Fabrik. Da eine Produktion immer fluktuiert, variieren auch die VOC-Konzentrationen. Um einen Überblick über die VOC-Konzentrationen und Belastungen zu erhalten, wird daher immer empfohlen, über einen längeren Zeitraum zu messen: Ein Zeitraum von einigen Tagen bis zu mehreren Wochen vermittelt einen guten Einblick in das VOC-Problem.

Das VOC-Messgerät von Pure Infinity

Einfache Konfiguration

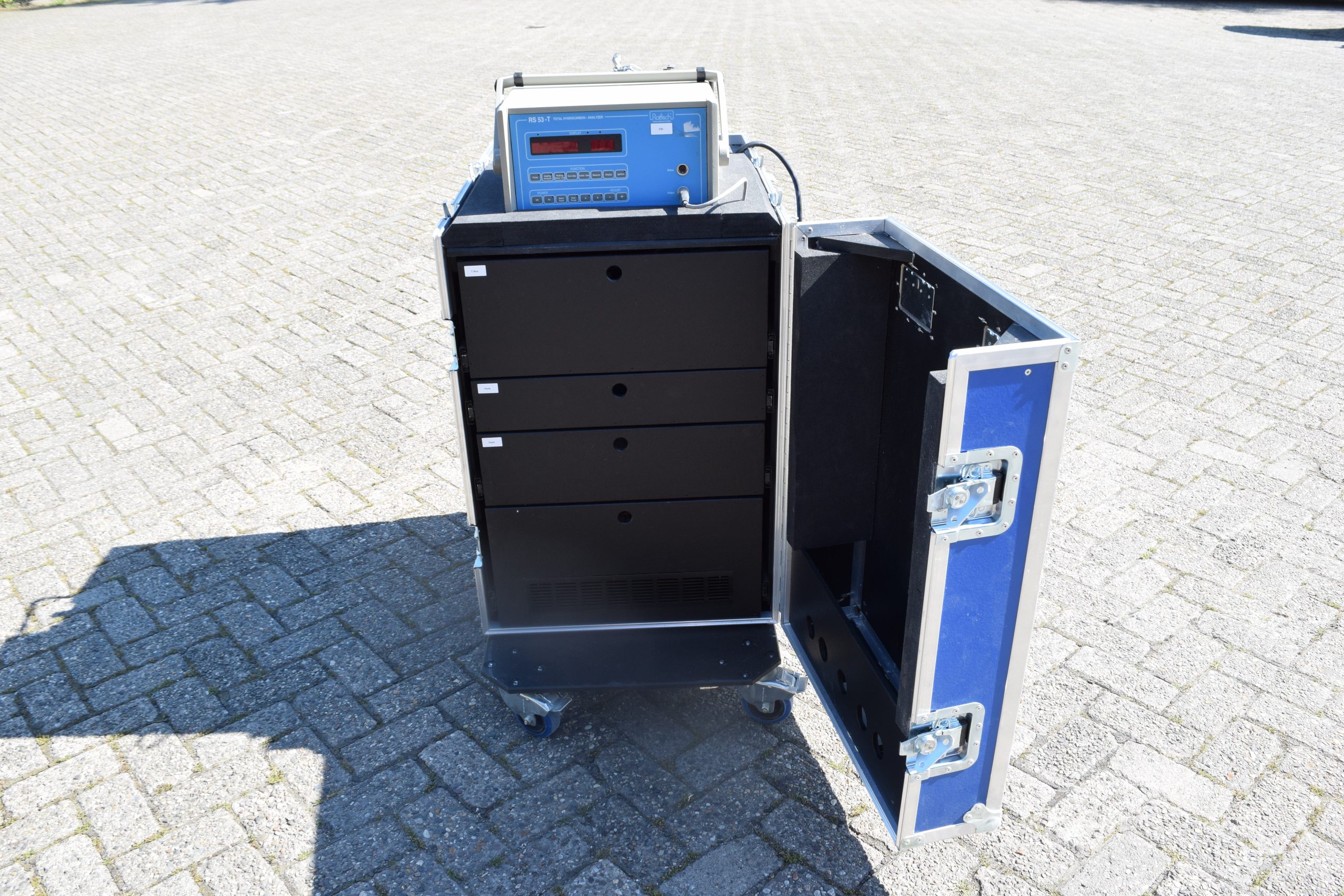

Bei Pure Infinity können Sie FIDs mieten. Diese sind in ein komplettes Gehäuse eingebaut und verfügen über eine SPS-Fernverbindung per GSM zu unseren Servern für die Datenerfassung. Die Konfiguration des FID kann von einem Experten von Pure Infinity oder einem Mitarbeiter Ihrer Organisation in etwa 30 Minuten vorgenommen werden. Nach dem Anschluss an die Stromversorgung baut das System eine Verbindung zu unseren Servern auf und wir können steuern, überwachen und Daten erfassen.

Detaillierte Ergebnisse

Nach der Konfiguration kann das System über längere Zeiträume (bis hin zu mehreren Monaten) laufen. Der FID zeichnet die Standarddaten alle 6 Sekunden auf, das heißt, in jeder Minute werden 10 Messungen der Lösungsmittel- oder VOC-Konzentration in der Luft durchgeführt. Der FID kann bis auf 1 mg/Nm3 genau messen. In Kombination mit der Entnahme einer separaten Probe, die im Labor analysiert wird, können wir die verschiedenen Arten von flüchtigen organischen Verbindungen unterscheiden und die genaue VOC-Gesamtkonzentration angeben. Die Ergebnisse können als Rohdaten in .csv oder Excel dargestellt oder von uns in einen vollständigen Bericht aufgenommen werden, in dem wir die Daten interpretieren.

Flammenionisationsdetektor

Ein Flammenionisationsdetektor (Flame Ionization Detector (FID)) besteht aus einer Wasserstoff (H2)/Luft-Flamme und einer Kollektorplatte. Der Ausstrom aus der GC-Säule wird durch die Flamme geleitet, die organische Moleküle abbaut und Ionen erzeugt. Die Ionen sammeln sich auf einer vorgespannten Elektrode an und erzeugen ein elektrisches Signal. Der FID ist extrem empfindlich und hat einen großen dynamischen Bereich. Flammenionisationsdetektoren werden für die Erfassung von Kohlenwasserstoffen verwendet, die auch als flüchtige organische Verbindungen (Volatile Organic Compounds (VOC)) bezeichnet werden.

Die zu analysierende Probe wird mit einem speziellen Brennstoff gemischt, Wasserstoff (H2). Die Ionen und Elektronen, die in der Flamme gebildet werden, füllen die Elektronenlücke auf, senken den Lückenwiderstand und ermöglichen daher einen Stromfluss in den externen Stromkreis. Der Strom ist proportional zur Rate der Ionenbildung, die von der Kohlenwasserstoffkonzentration in den Gasen abhängig ist. Er wird von einem geeigneten Elektrometer erfasst und auf einem Analogausgang angezeigt.

Der Pure FID kann 4 Messstellen gleichzeitig in einer Sequenz messen, die an die spezifische Verwendung des Pure FID angepasst werden kann. Folgende Einstellungen können verwendet werden: xx Minuten Probenentnahme an Entnahmestelle 1; dann umschalten zu Entnahmestelle 2. xx Sekunden warten, bis die Probenleitung mit der Luft der neuen Entnahmestelle vorbereitet ist; dann xx Minuten Messung an Entnahmestelle 2 usw. Wenn die Luft feucht oder staubig ist, kann der Pure FID die Probenleitungen automatisch in entgegengesetzter Richtung mit einer eingebauten Luftpumpe spülen.

„Messen heißt wissen.“

Datenerfassung durch REMUS

Das REMUS-System von Pure Infinity erfasst automatisch alle Daten, die vom FID generiert werden. Diese werden über ein mobiles Netzwerk an REMUS gesendet; REMUS wandelt die Daten dann in eine einfache visuelle Präsentation um. Es exportiert die Daten auch in .csv- und Excel-Dateien, sodass diese von den Prozessingenieuren verwendet werden können. REMUS wurde für diese spezifischen Aufgaben entwickelt und läuft auf den Datenservern von Pure Infinity.

Spezifikationen für H2 (Wasserstoff) für den FID

Aufgrund der Einschränkungen für den Transport insbesondere von Druckgasen und explosiven Gasen muss der Brennstoff (Wasserstoff) für den FID vor Ort bei einem lokalen Gasanbieter geregelt werden: Mögliche Anbieter sind zum Beispiel Firmen wie Praxair, Linde Gas und Air Liquide. H2-Gas ist in zylindrischen Flaschen unter Druck in verschiedenen Größen erhältlich.

Spezifikationen:

• Brenngas: Wasserstoff (H2) CAS: 1333-74-0
• Reinheit: Eine Reinheit von N5.0 (H2 99,999 % rein) wird benötigt
• Verbrauch: Der Verbrauch liegt bei ~ 1,2 Litern pro Stunde
• Anschluss: DIN 477 Typ 1. Dies ist ein Anschluss W21,8 x 1/14” L (linksdrehend)
• Druck an FID: Muss von Pure Infinity bestätigt werden. Regler auch angeschlossen/enthalten bei Pure FID.
